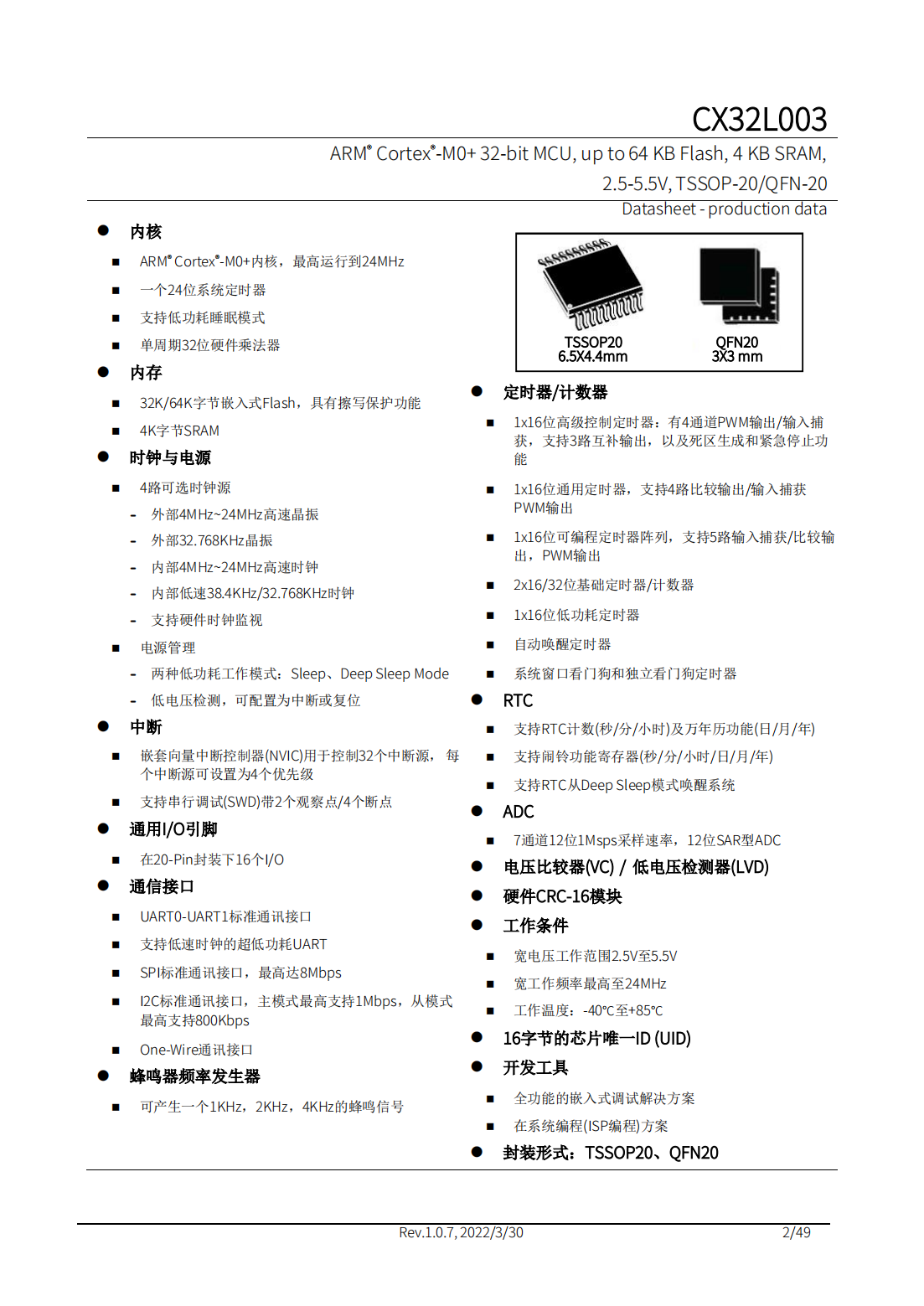

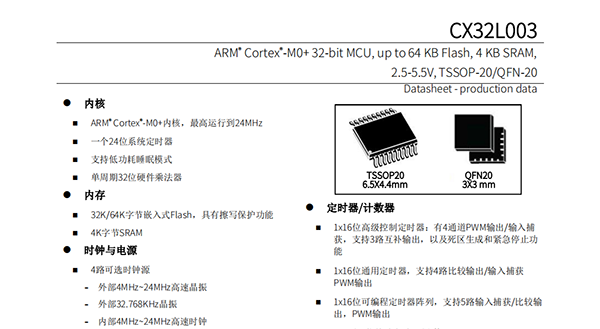

32位ARM®Cortex®-M0+内核超低功耗、高性价比微控制器
  • ARM® Cortex® -M0+内核,最高运行到24MHz
  • 32K/64K字节嵌入式Flash,具有擦写保护功能
  • 4K字节SRAM
  • 一个24位系统定时器
详细内容


⚫内核

◼ARM®Cortex®-M0+内核,最高运行到24MHz

◼一个24位系统定时器

◼支持低功耗睡眠模式

◼单周期32位硬件乘法器

⚫内存

◼32K/64K字节嵌入式Flash,具有擦写保护功能

◼4K字节SRAM

⚫时钟与电源

◼4路可选时钟源

-外部4MHz~24MHz高速晶振

-外部32.768KHz晶振

-内部4MHz~24MHz高速时钟

-内部低速38.4KHz/32.768KHz时钟

-支持硬件时钟监视

◼电源管理

-两种低功耗工作模式:Sleep、Deep Sleep Mode

-低电压检测,可配置为中断或复位

⚫中断

◼嵌套向量中断控制器(NVIC)用于控制32个中断源,每

个中断源可设置为4个优先级

◼支持串行调试(SWD)带2个观察点/4个断点

⚫通用I/O引脚

◼在20-Pin封装下16个I/O

⚫通信接口

◼UART0-UART1标准通讯接口

◼支持低速时钟的超低功耗UART

◼SPI标准通讯接口,最高达8Mbps

◼I2C标准通讯接口,主模式最高支持1Mbps,从模式最高支持800Kbps

◼One-Wire通讯接口

⚫蜂鸣器频率发生器

◼可产生一个1KHz,2KHz,4KHz的蜂鸣信号

⚫定时器/计数器

◼1x16位高级控制定时器:有4通道PWM输出/输入捕获,支持3路互补输出,以及死区生成和紧急停止功能

◼1x16位通用定时器,支持4路比较输出/输入捕获PWM输出

◼1x16位可编程定时器阵列,支持5路输入捕获/比较输出,PWM输出

◼2x16/32位基础定时器/计数器

◼1x16位低功耗定时器

◼自动唤醒定时器

◼系统窗口看门狗和独立看门狗定时器

⚫RTC

◼支持RTC计数(秒/分/小时)及万年历功能(日/月/年)

◼支持闹铃功能寄存器(秒/分/小时/日/月/年)

◼支持RTC从Deep Sleep模式唤醒系统

⚫ADC

◼7通道12位1Msps采样速率,12位SAR型ADC

⚫电压比较器(VC)/低电压检测器(LVD)

⚫硬件CRC-16模块

⚫工作条件

◼宽电压工作范围2.5V至5.5V

◼宽工作频率最高至24MHz

◼工作温度:-40°C至+85°C

⚫16字节的芯片唯一ID(UID)

⚫开发工具

◼全功能的嵌入式调试爱游戏(ayx)中国官方网站

◼在系统编程(ISP编程)方案

⚫封装形式:TSSOP20、QFN20
