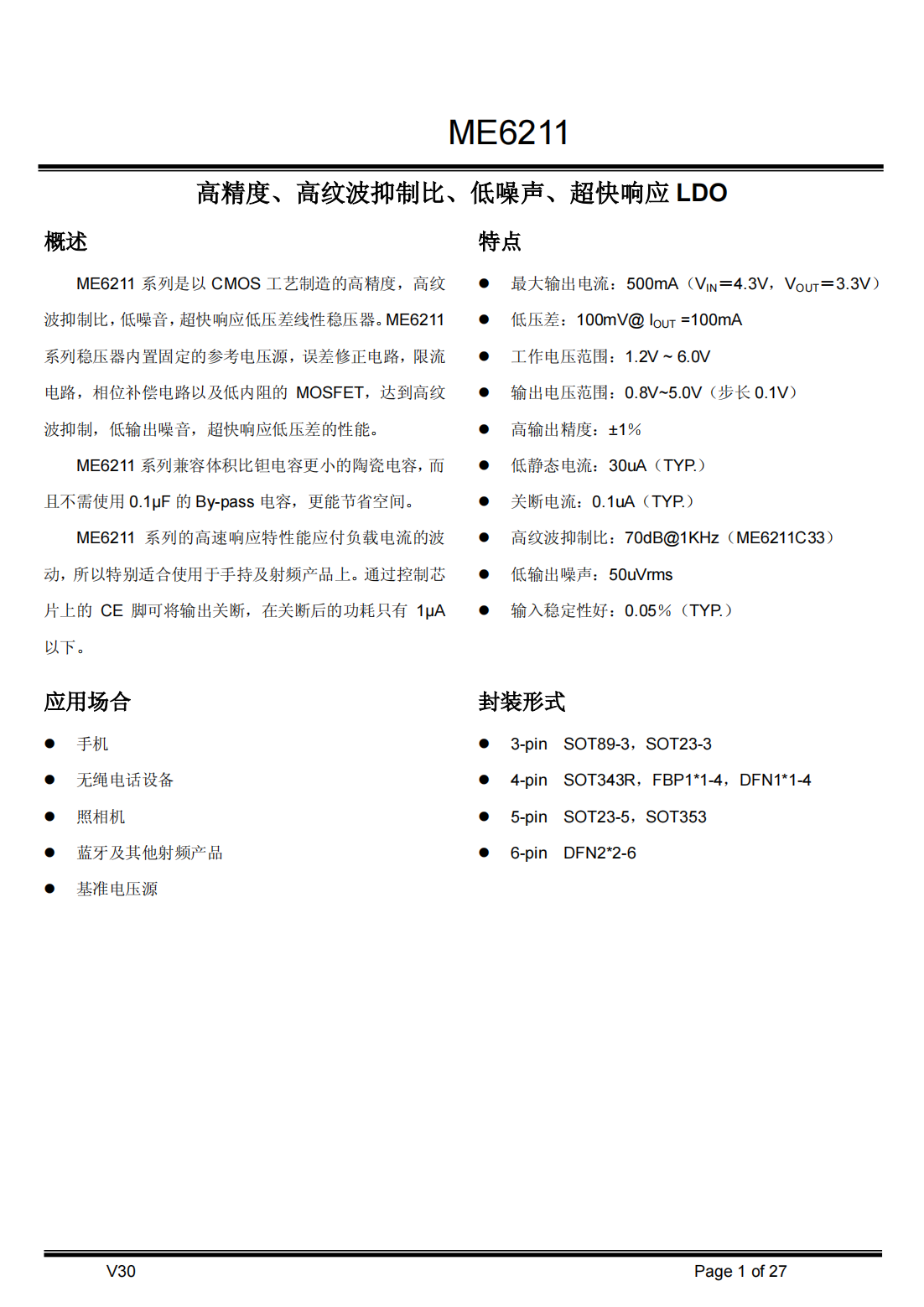

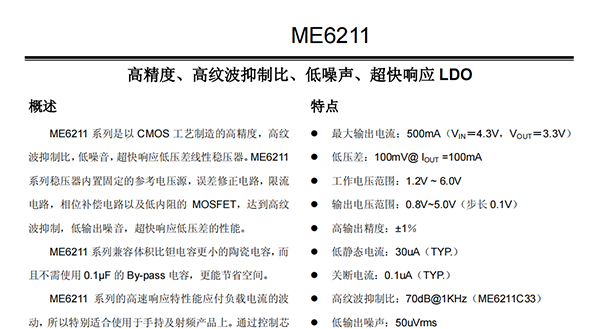

ME6211_高精度、高纹波抑制比、低噪声、超快响应 LDO
ME6211 系列是以 CMOS 工艺制造的高精度,高纹 波抑制比,低噪音,超快响应低压差线性稳压器
  • 最大输出电流:500mA(VIN=4.3V,VOUT=3.3V)
  • 低压差:100mV@ IOUT =100mA
  • 工作电压范围:1.2V ~ 6.0V
  • 低输出噪声:50uVrms
详细内容


概述

ME6211系列是以CMOS工艺制造的高精度,高纹波抑制比,低噪音,超快响应低压差线性稳压器。ME6211系列稳压器内置固定的参考电压源,误差修正电路,限流电路,相位补偿电路以及低内阻的MOSFET,达到高纹波抑制,低输出噪音,超快响应低压差的性能。

ME6211系列兼容体积比钽电容更小的陶瓷电容,而且不需使用0.1μF的By-pass电容,更能节省空间。

ME6211系列的高速响应特性能应付负载电流的波动,所以特别适合使用于手持及射频产品上。通过控制芯片上的CE脚可将输出关断,在关断后的功耗只有1μA以下。

特点

最大输出电流:500mA(VIN=4.3V,VOUT=3.3V)

低压差:100mV IOUT=100mA

工作电压范围:1.2V~6.0V

输出电压范围:0.8V~5.0V(步长0.1V)

高输出精度:±1%

低静态电流:30uA(TYP.)

关断电流:0.1uA(TYP.)

高纹波抑制比:70dB 1KHz(ME6211C33)

低输出噪声:50uVrms

输入稳定性好:0.05%(TYP.)
