APM32E103VET_32 位工业级增强型系列MCU
APM32E103xCxE 基于 Arm® Cortex®-M3 内核的 32 位微控制器
  • 32 位 Arm® Cortex®-M3 内核
  • 最高 120MHz 工作频率
  • Flash:容量最高为 512KB
  • SRAM:容量最高为 128KB
详细内容

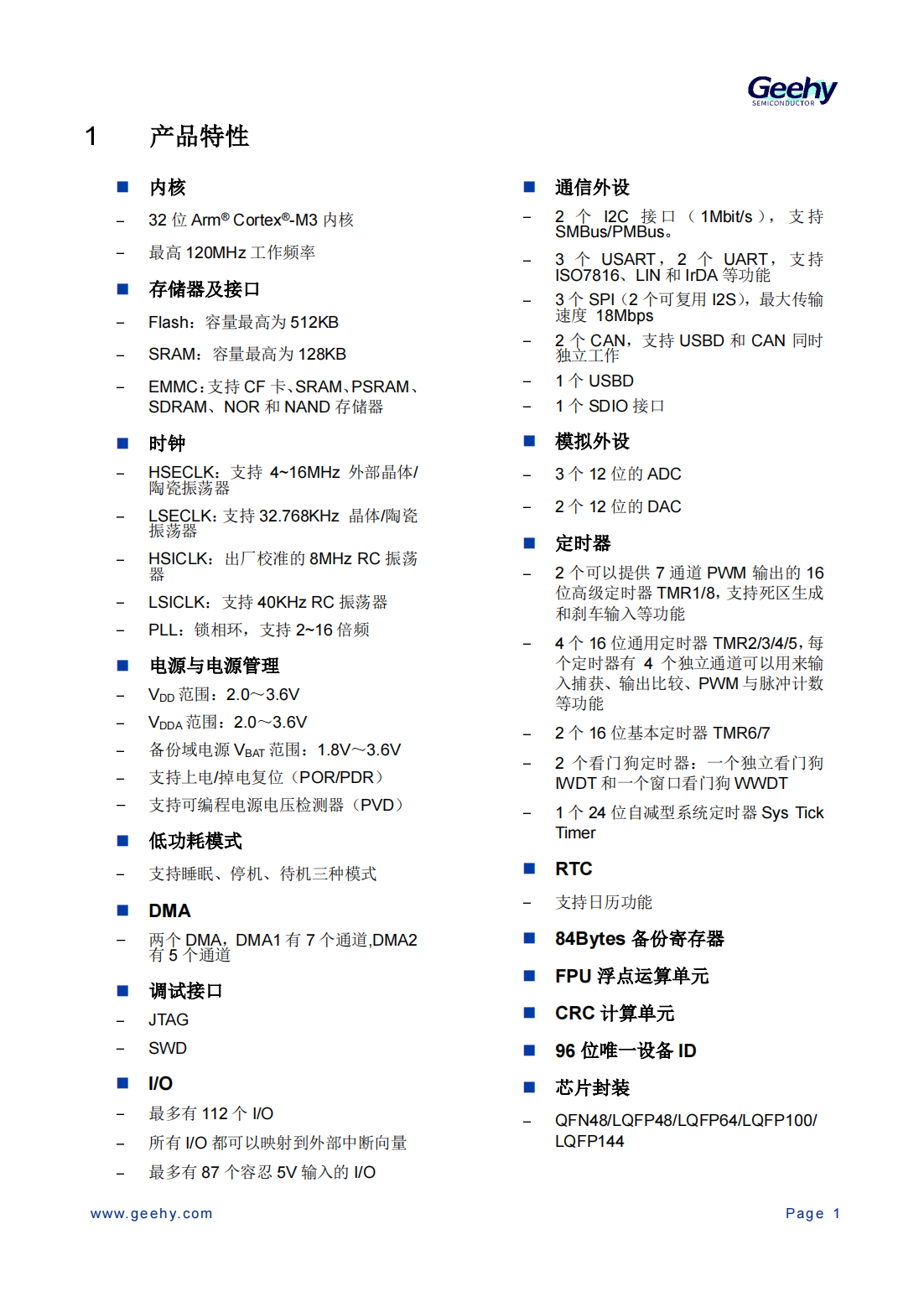

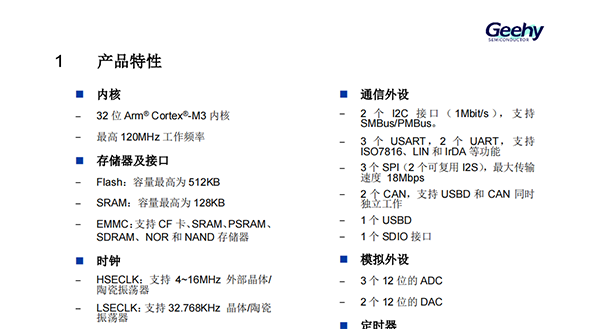

产品特性

内核

32位Arm®Cortex®-M3内核

最高120MHz工作频率

存储器及接口

Flash:容量最高为512KB

SRAM:容量最高为128KB

EMMC:支持CF卡、SRAM、PSRAM、

SDRAM、NOR和NAND存储器

时钟

HSECLK:支持4~16MHz外部晶体/陶瓷振荡器

LSECLK:支持32.768KHz晶体/陶瓷振荡器

HSICLK:出厂校准的8MHz RC振荡器

LSICLK:支持40KHz RC振荡器

PLL:锁相环,支持2~16倍频

电源与电源管理

VDD范围:2.0~3.6V

VDDA范围:2.0~3.6V

备份域电源VBAT范围:1.8V~3.6V

支持上电/掉电复位(POR/PDR)

支持可编程电源电压检测器(PVD)

低功耗模式

支持睡眠、停机、待机三种模式

DMA

两个DMA,DMA1有7个通道,DMA2有5个通道

调试接口

JTAG

SWD

I/O

最多有112个I/O

所有I/O都可以映射到外部中断向量

最多有87个容忍5V输入的I/O

通信外设

2个I2C接口(1Mbit/s),支持

SMBus/PMBus。

3个USART,2个UART,支持ISO7816、LIN和IrDA等功能

3个SPI(2个可复用I2S),最大传输速度18Mbps

2个CAN,支持USBD和CAN同时独立工作

1个USBD

1个SDIO接口

模拟外设

3个12位的ADC

2个12位的DAC

定时器

2个可以提供7通道PWM输出的16位高级定时器TMR1/8,支持死区生成和刹车输入等功能

4个16位通用定时器TMR2/3/4/5,每个定时器有4个独立通道可以用来输入捕获、输出比较、PWM与脉冲计数等功能

2个16位基本定时器TMR6/7

2个看门狗定时器:一个独立看门狗IWDT和一个窗口看门狗WWDT

1个24位自减型系统定时器Sys TickTimer

RTC

支持日历功能

84Bytes备份寄存器

FPU浮点运算单元

CRC计算单元

96位唯一设备ID

芯片封装

QFN48/LQFP48/LQFP64/LQFP100/

LQFP144
