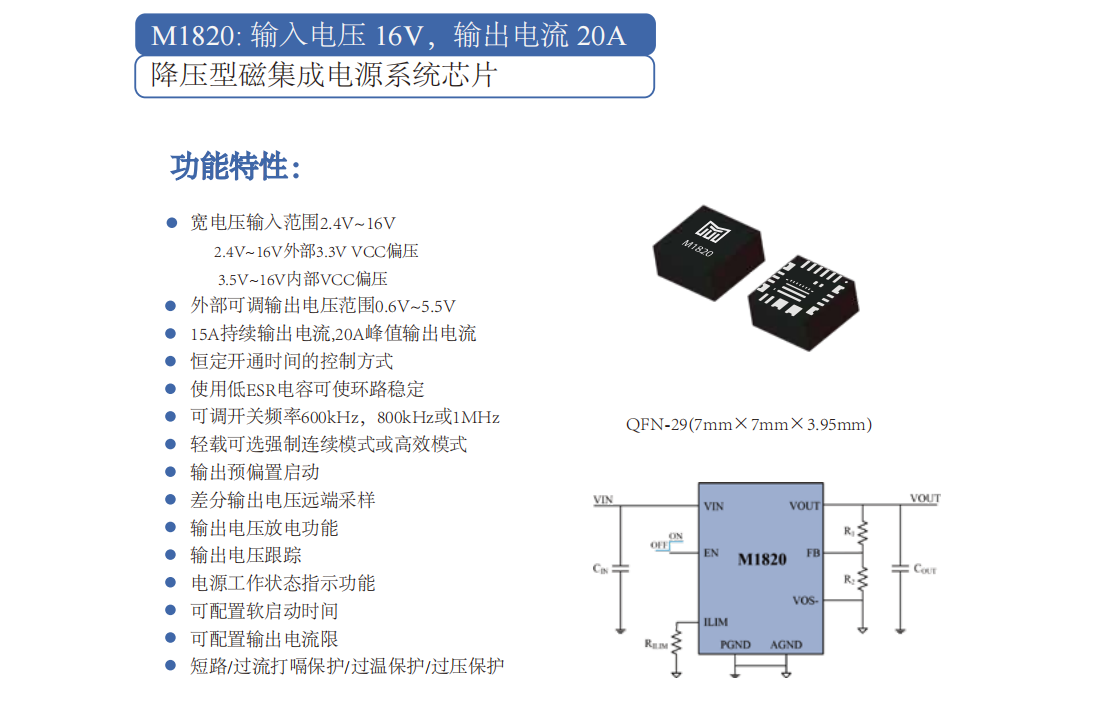

M1820_16V 20A降压型磁集成电源系统芯片
M1820: 输入电压 16V,输出电流 20A 降压型磁集成电源系统芯片
  • 宽电压输入范围2.4V~16V
  • 外部可调输出电压范围0.6V~5.5V
  • 15A持续输出电流,20A峰值输出电流
  • 可调开关频率600kHz,800kHz或1MHz
详细内容


宽电压输入范围2.4V~16V

2.4V~16V外部3.3V VCC偏压

3.5V~16V内部VCC偏压

外部可调输出电压范围0.6V~5.5V

15A持续输出电流,20A峰值输出电流

恒定开通时间的控制方式

使用低ESR电容可使环路稳定

可调开关频率600kHz,800kHz或1MHz

轻载可选强制连续模式或高效模式

输出预偏置启动

差分输出电压远端采样

输出电压放电功能

输出电压跟踪

电源工作状态指示功能

可配置软启动时间

可配置输出电流限

短路/过流打嗝保护/过温保护/过压保护
