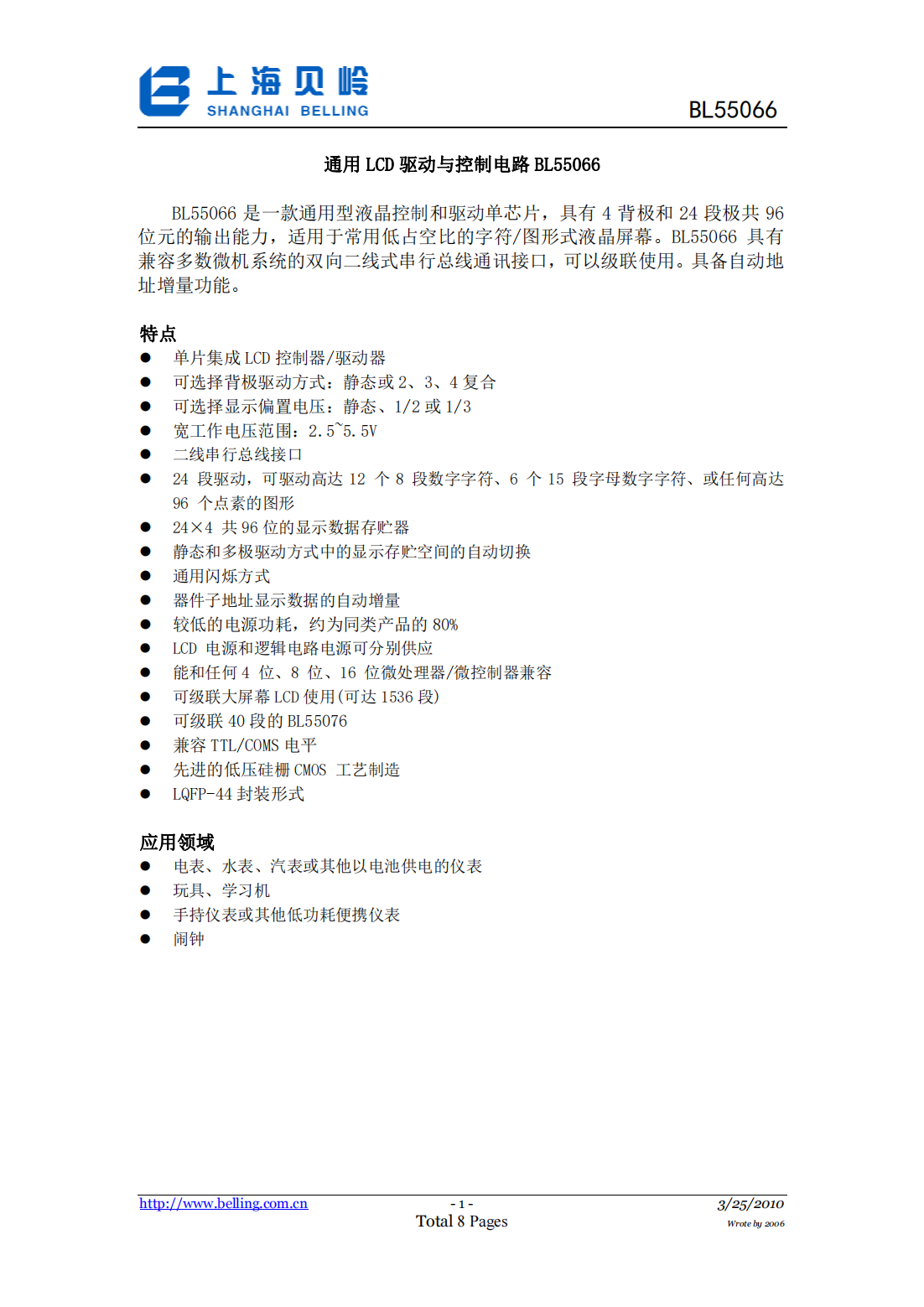

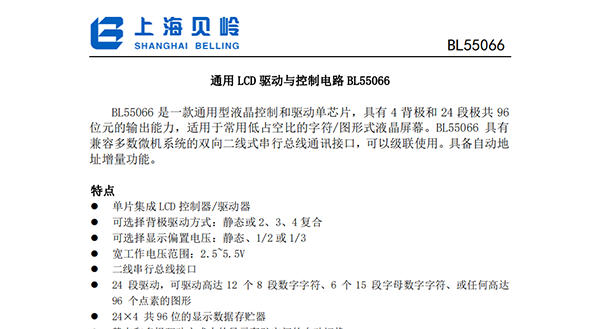

BL55066是一款通用型液晶控制和驱动单芯片，具有4背极和24段极共96位元的输出能力，适用于常用低占空比的字符/图形式液晶屏幕。BL55066具有兼容多数微机系统的双向二线式串行总线通讯接口，可以级联使用。具备自动地址增量功能。

特点

单片集成LCD控制器/驱动器

可选择背极驱动方式：静态或2、3、4复合

可选择显示偏置电压：静态、1/2或1/3

宽工作电压范围：2.5~5.5V

二线串行总线接口

24段驱动，可驱动高达12个8段数字字符、6个15段字母数字字符、或任何高达96个点素的图形

24×4共96位的显示数据存贮器

静态和多极驱动方式中的显示存贮空间的自动切换

通用闪烁方式

器件子地址显示数据的自动增量

较低的电源功耗，约为同类产品的80%

LCD电源和逻辑电路电源可分别供应

能和任何4位、8位、16位微处理器/微控制器兼容

可级联大屏幕LCD使用(可达1536段)

可级联40段的BL55076

兼容TTL/COMS电平

先进的低压硅栅CMOS工艺制造

LQFP-44封装形式

应用领域

电表、水表、汽表或其他以电池供电的仪表

玩具、学习机

手持仪表或其他低功耗便携仪表

闹钟
