ACM8629_100W I2S数字D类音频功放IC-内置DSP
概述 ACM8629 一款高度集成、高效率的双通道数字输入功放。供电电压范围在4.5V-26.4V,数字接口电源支持3.3V 。在4 欧负载,BTL模式下输出功率可以到2×50W@1%THD+N,在2欧负载,PBTL模式下单通道可以输出1×100W @1%THD+N
  • PVDD: 4.5V至26.4V,DVDD和I/O: 3.3V
  • 2×50W,立体声模式(4Ω, 24V, THD+N = 1%),1×100W,单声道模式(2Ω, 24V, THD+N = 1%)
  • THD+N ≤ 0.03% :1W, 1kHz, PVDD = 12V
  • SNR 信噪比114 dB (加权),底噪 ≤ 37 uVrms

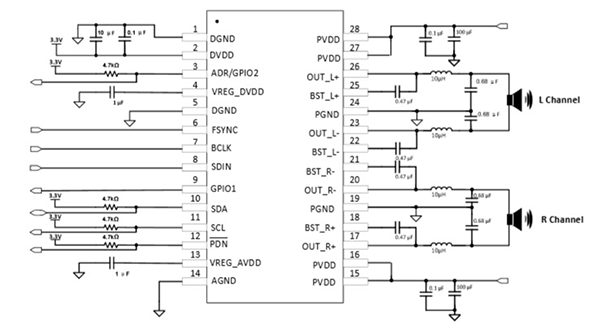

详细内容
概述

ACM8629一款高度集成、高效率的双通道数字输入功放。供电电压范围在4.5V-26.4V,数字接口电源支持3.3V。在4欧负载,BTL模式下输出功率可以到2×50W 1%THD+N,在2欧负载,PBTL模式下单通道可以输出1×100W 1%THD+N.

ACM8629采用新型PWM脉宽调制架构,根据信号大小动态调整脉宽,在保证音频性能前提下,降低静态功耗,提高效率,另外防止POP音的产生。扩频技术的应用可以大幅降低EMI辐射,在功率和喇叭线长一定的范围内,可以用磁珠替代电感方案,从而优化成本和电路面积。

ACM8629高度集成了多种音效算法。内部模块可以独立控制,左右通道也可以独立控制。内部集成数字、模拟增益调节,信号混合模块,15个EQ和5个post EQ,可编程特定频段信号动态增强,3段提前能量预测DRC等多个独立模块,可实现多种音效。例如小信号低音增强,高低音补偿等功能可以通过这些模块实现.

特性

灵活的电压配置

-PVDD:4.5V至26.4V

-DVDD和I/O:3.3V

输出功率

-2×50W,立体声模式(4Ω,24V,THD+N=1%)

-1×100W,单声道模式(2Ω,24V,THD+N=1%)

出色的音频性能

-THD+N≤0.03%:1W,1kHz,PVDD=12V

-SNR信噪比114 dB(加权)

-底噪≤37 uVrms􀀆􀀇􀀈

-28 mA低静态电流

-88%的效率,4Ω负载,2×40W/PVDD=20V

出色的音频性能

-I2C可选4个器件通信地址

-I2S,左对齐,右对齐,TDM音频格式

-不需要MCLK的三线数字音频接口

-采样率32kHz,44.1kHz/48kHz,88.2kHz/96kHz

-SDOUT数字音频输出支持回声消除–支持1.1/2.1系统回声消除

高阶音效算法

-灵活的数字和模拟增益调整

-直流阻塞高通滤波器

-左右通道的输入信号路由器

-左右通道独立具备2×15个BQs,另外加2×5个post BQs加强音效调节

-防爆音的压缩器前后调节音量,动态维护音频处理中的数字余量

-3段DRC,时间延时接口结合后端均衡器,实现平滑的多段音效控制

-小信号低音增强可编程设置

保护机制

-FAULT状态输出

-OCP过流保护

-OTP过热保护

-UVLO过压和欠压保护

-数字音频时钟检查

应用

便携音箱:蓝牙音箱,语音助手音箱;家庭音频:电视,声霸,盒子,家庭影院;笔记本、台式机
