BL0930F_单相电能计量芯片
BL0930F 是一颗内置时钟的电能计量芯片,适用于单相电能表,具有较高的性价比,BL0930F 集成了 2 路高精度 Sigma-Delta ADC,参考电压,电源管理等模拟电路模块,以及处理有功 功率、电流电压有效值等电参数的数字信号处理电路。
  • 高精度,在输入动态工作范围(3000:1)内,非线性测量误差小于 0.1%
  • 两路独立的 Sigma-Delta ADC,一路电流和一路电压
  • 慢速输出脉冲能直接驱动电机工作
  • 芯片单工作电源 3.3V,低功耗 10mW
详细内容

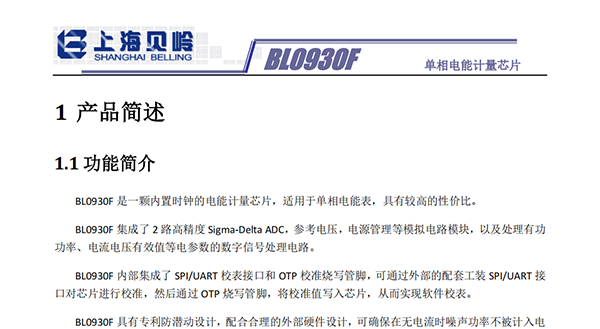

功能简介

BL0930F是一颗内置时钟的电能计量芯片,适用于单相电能表,具有较高的性价比。

BL0930F集成了2路高精度Sigma-Delta ADC,参考电压,电源管理等模拟电路模块,以及处理有功功率、电流电压有效值等电参数的数字信号处理电路。

BL0930F内部集成了SPI/UART校表接口和OTP校准烧写管脚,可通过外部的配套工装SPI/UART接口对芯片进行校准,然后通过OTP烧写管脚,将校准值写入芯片,从而实现软件校表。

BL0930F具有专利防潜动设计,配合合理的外部硬件设计,可确保在无电流时噪声功率不被计入电能脉冲。

主要特点

⚫高精度,在输入动态工作范围(3000:1)内,非线性测量误差小于0.1%

⚫两路独立的Sigma-Delta ADC,一路电流和一路电压。

⚫慢速输出脉冲能直接驱动电机工作

⚫可输出电流、电压有效值,快速电流有效值,有功功率,线电压频率

⚫SPI(最快速率支持900KHz)/UART(4800-38400bps)通信方式

⚫电源掉电监测,低于2.7V时,芯片进入复位状态

⚫内置1.218V参考电压源(典型值)

⚫内置振荡电路,时钟约4MHz

⚫芯片单工作电源3.3V,低功耗10mW(典型值)

⚫SOP16封装
