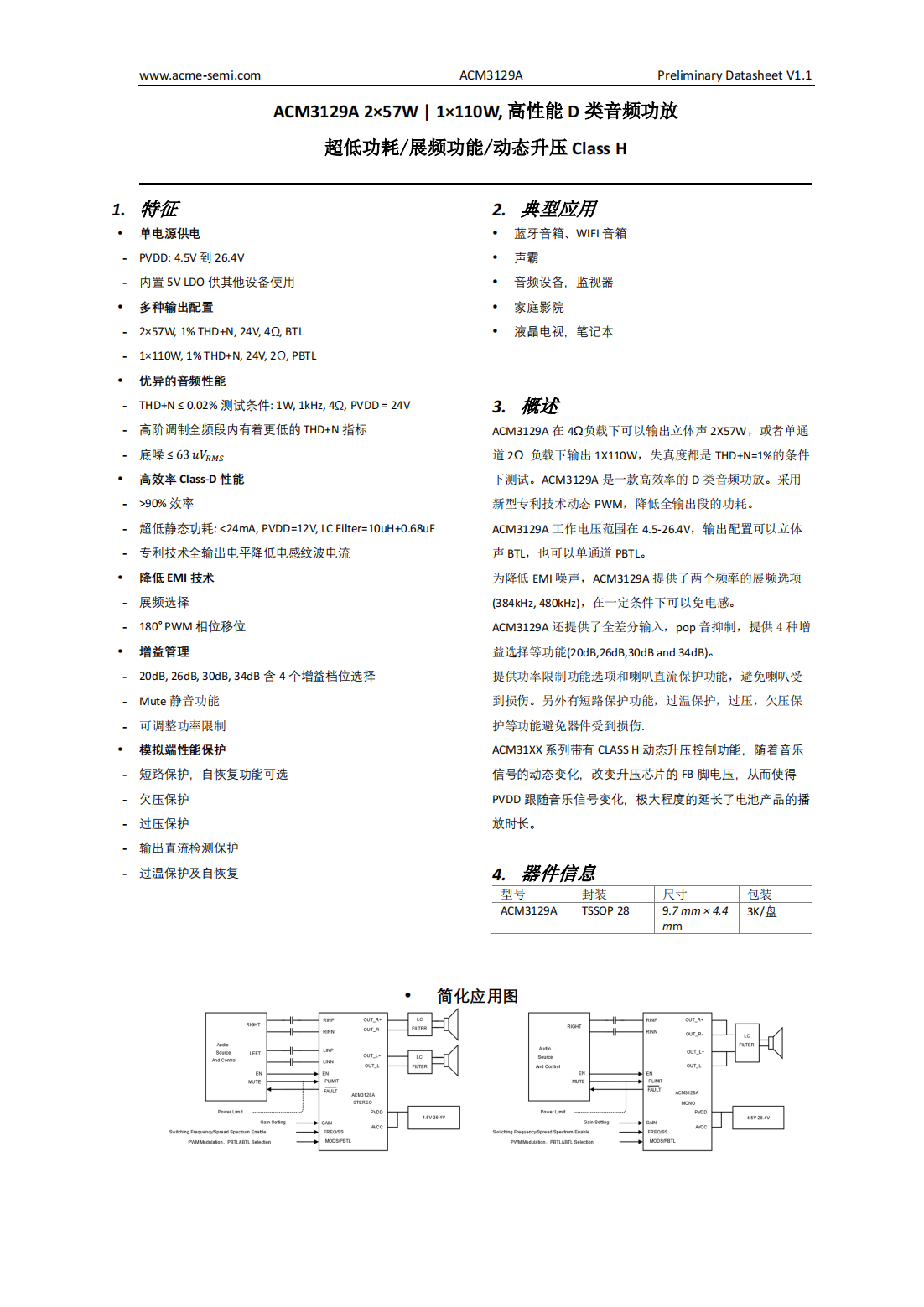

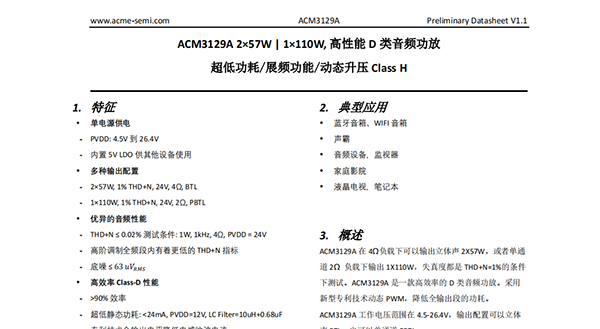

概述

ACM3129A在4Ω负载下可以输出立体声2X57W，或者单通道2Ω负载下输出1X110W，失真度都是THD+N=1%的条件下测试。ACM3129A是一款高效率的D类音频功放。采用新型专利技术动态PWM，降低全输出段的功耗。ACM3129A工作电压范围在4.5-26.4V，输出配置可以立体声BTL，也可以单通道PBTL。为降低EMI噪声，ACM3129A提供了两个频率的展频选项(384kHz,480kHz)，在一定条件下可以免电感。ACM3129A还提供了全差分输入，pop音抑制，提供4种增益选择等功能(20dB,26dB,30dB and 34dB)。

提供功率限制功能选项和喇叭直流保护功能，避免喇叭受到损伤。另外有短路保护功能，过温保护，过压，欠压保护等功能避免器件受到损伤.ACM31XX系列带有CLASS H动态升压控制功能，随着音乐信号的动态变化，改变升压芯片的FB脚电压，从而使得PVDD跟随音乐信号变化，极大程度的延长了电池产品的播放时长。

特征

单电源供电

-PVDD:4.5V到26.4V

-内置5V LDO供其他设备使用

多种输出配置

-2×57W,1%THD+N,24V,4Ω,BTL

-1×110W,1%THD+N,24V,2Ω,PBTL

优异的音频性能

-THD+N≤0.02%测试条件:1W,1kHz,4Ω,PVDD=24V

-高阶调制全频段内有着更低的THD+N指标

-底噪≤63uVrms

高效率Class-D性能

->90%效率使得大部分情况下不用散热片

-超低静态功耗:<24mA,PVDD=12V,LC Filter=10uH+0.68uF

-专利技术全输出电平降低电感纹波电流，降低EMI技术

-展频选择-180˚PWM相位移位

增益管理

-20dB,26dB,30dB,34dB含4个增益档位选择

-Mute静音功能

-可调整功率限制模拟端性能保护

-短路保护，自恢复功能可选

-欠压保护

-过压保护

-输出直流检测保护

-过温保护及自恢复

典型应用

蓝牙音箱、WIFI音箱、声霸、音频设备、监视器、家庭影院、液晶电视、笔记本等
