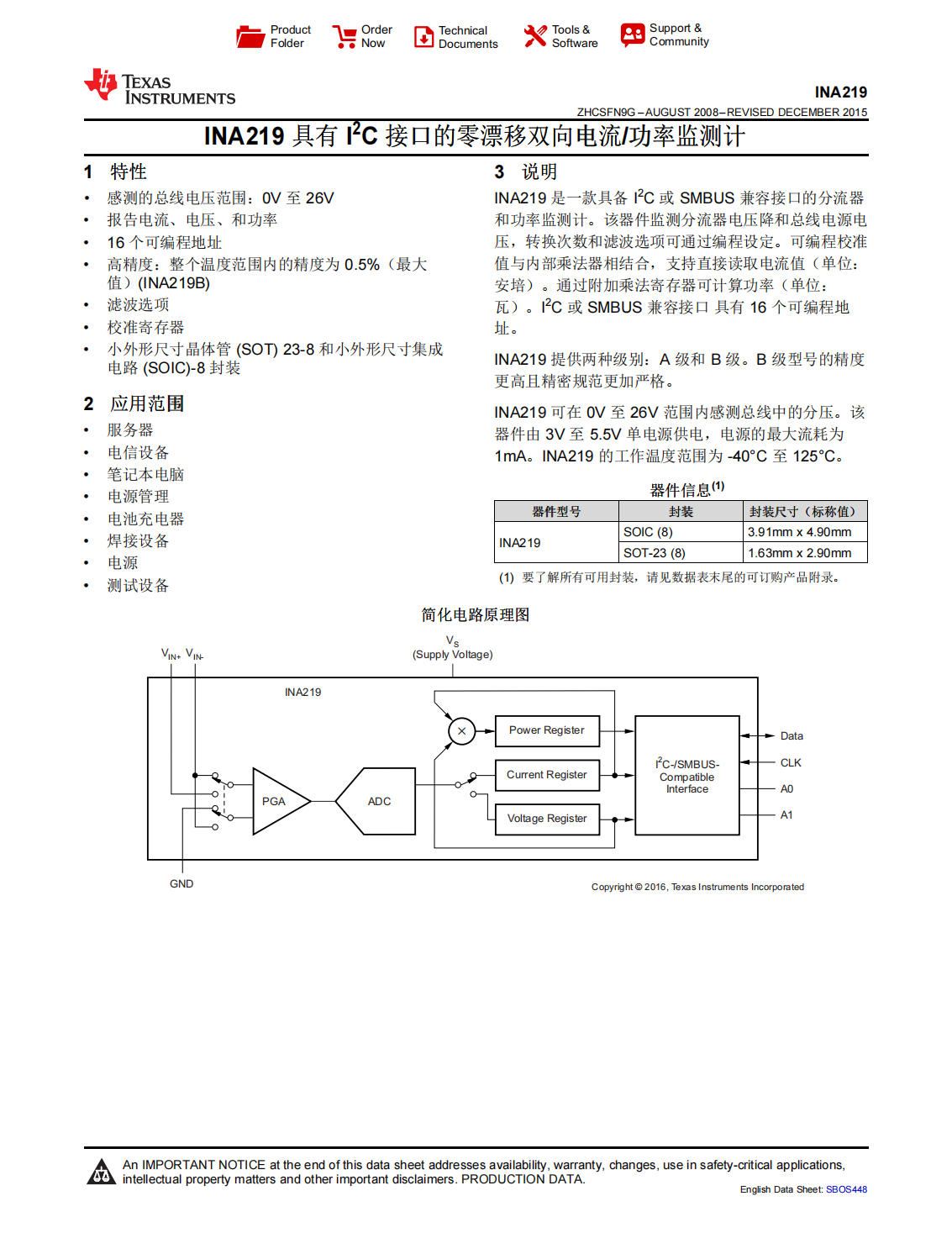

1特性

1•感测的总线电压范围：0V至26V

•报告电流、电压、和功率

•16个可编程地址

•高精度：整个温度范围内的精度为0.5%（最大值）(INA219B)

•滤波选项

•校准寄存器

•小外形尺寸晶体管(SOT)23-8和小外形尺寸集成电路(SOIC)-8封装

2应用范围

•服务器

•电信设备

•笔记本电脑

•电源管理

•电池充电器

•焊接设备

•电源

•测试设备

3说明

INA219是一款具备I2C或SMBUS兼容接口的分流器和功率监测计。该器件监测分流器电压降和总线电源电压，转换次数和滤波选项可通过编程设定。可编程校准值与内部乘法器相结合，支持直接读取电流值（单位：安培）。通过附加乘法寄存器可计算功率（单位：瓦）。I2C或SMBUS兼容接口具有16个可编程地址。

INA219提供两种级别：A级和B级。B级型号的精度更高且精密规范更加严格。INA219可在0V至26V范围内感测总线中的分压。该器件由3V至5.5V单电源供电，电源的最大流耗为1mA。INA219的工作温度范围为-40°C至125°C。
